De beschermingsklasse van een elektromotor geeft aan in welke mate de motor beschermd is tegen het binnendringen van vaste deeltjes en vloeistoffen. Deze klasse wordt uitgedrukt als een IP-code (Ingress Protection) en is vastgelegd in de internationale norm IEC 60034-5. De juiste beschermingsklasse bepaalt in welke omgevingen een motor veilig en betrouwbaar kan worden ingezet. In dit artikel beantwoorden we de meest gestelde vragen over IP-klassen, van de betekenis van de cijfers tot de keuze voor jouw specifieke toepassing.

Hoe wordt de beschermingsklasse van een elektromotor bepaald?

De beschermingsklasse van een elektromotor wordt bepaald door de IP-code, die bestaat uit de letters “IP” gevolgd door twee cijfers. Het eerste cijfer geeft de bescherming tegen vaste deeltjes aan, het tweede de bescherming tegen water. Hoe hoger het cijfer, hoe beter de bescherming. De classificatie is gebaseerd op gestandaardiseerde tests volgens IEC 60034-5.

Fabrikanten laten hun motoren testen in gecertificeerde laboratoria. Daarbij worden de motoren blootgesteld aan specifieke omstandigheden, zoals stofdeeltjes van een bepaalde grootte of waterstralen onder een bepaalde druk en hoek. Alleen wanneer de motor deze tests doorstaat zonder dat er schadelijke hoeveelheden stof of water binnendringen, ontvangt hij de bijbehorende IP-classificatie.

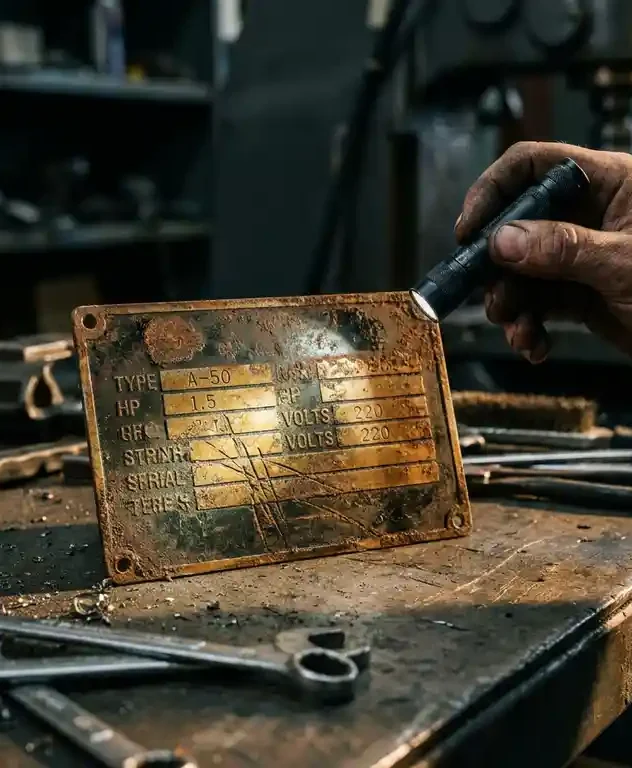

De IP-code staat altijd vermeld op het typeplaatje van de motor. Dit plaatje bevat ook andere essentiële informatie, zoals het vermogen, het toerental en de isolatieklasse. Bij het selecteren van een motor voor een specifieke omgeving is de IP-code dan ook een van de eerste technische specificaties om te controleren.

Wat betekenen de cijfers in een IP-code?

In een IP-code staat het eerste cijfer voor bescherming tegen vaste deeltjes en loopt van 0 (geen bescherming) tot 6 (volledig stofdicht). Het tweede cijfer staat voor bescherming tegen water en loopt van 0 (geen bescherming) tot 8 (continue onderdompeling). Samen geven de twee cijfers een volledig beeld van de omgevingsbestendigheid van de motor.

Eerste cijfer: bescherming tegen vaste deeltjes

• 0: Geen bescherming
• 1: Beschermd tegen vaste voorwerpen groter dan 50 mm
• 2: Beschermd tegen vaste voorwerpen groter dan 12,5 mm
• 3: Beschermd tegen vaste voorwerpen groter dan 2,5 mm
• 4: Beschermd tegen vaste voorwerpen groter dan 1 mm
• 5: Stofbeschermd (beperkte indringing, geen schadelijke hoeveelheden)
• 6: Volledig stofdicht

Tweede cijfer: bescherming tegen water

• 0: Geen bescherming
• 1: Beschermd tegen verticaal vallende waterdruppels
• 2: Beschermd tegen druppels tot 15 graden van verticaal
• 3: Beschermd tegen sproeiwater tot 60 graden van verticaal
• 4: Beschermd tegen spatwater vanuit alle richtingen
• 5: Beschermd tegen waterstralen vanuit alle richtingen
• 6: Beschermd tegen krachtige waterstralen
• 7: Beschermd tegen tijdelijke onderdompeling
• 8: Beschermd tegen continue onderdompeling

Een motor met IP55 is dus beschermd tegen stof (maar niet volledig stofdicht) en tegen waterstralen vanuit alle richtingen. Dit maakt de IP-code tot een compacte maar informatieve aanduiding die in één oogopslag duidelijk maakt voor welke omstandigheden een motor geschikt is.

Wat is het verschil tussen IP44, IP55 en IP65?

IP44, IP55 en IP65 zijn de meest voorkomende beschermingsklassen voor industriële elektromotoren. IP44 biedt basisbeveiliging tegen stof en spatwater en is geschikt voor droge, beschutte omgevingen. IP55 voegt bescherming tegen waterstralen toe en is de standaard in veel industriële toepassingen. IP65 is volledig stofdicht en bestand tegen directe waterstralen, wat vereist is in nattere of vuilere omgevingen.

In de praktijk zijn de verschillen als volgt te omschrijven:

• IP44: Geschikt voor gebruik binnenshuis in relatief schone omgevingen, zoals machinekamers zonder directe blootstelling aan water of stof. Niet geschikt voor buitengebruik of omgevingen met spatwater.
• IP55: De meest toegepaste beschermingsklasse in de industrie. Geschikt voor omgevingen met stof, vochtigheid en waterstralen, zoals productiehallen, pompenhuizen en ventilatiesystemen.
• IP65: Volledig stofdicht en bestand tegen directe waterstralen. Vereist in omgevingen met intensieve reiniging, zoals de voedingsmiddelenindustrie, of bij buiteninstallaties die blootstaan aan neerslag.

De keuze tussen deze klassen hangt direct af van de omgeving waarin de motor wordt ingezet. Een te lage IP-klasse leidt tot voortijdige slijtage en uitval, terwijl een onnodig hoge klasse leidt tot hogere aanschafkosten zonder toegevoegde waarde.

Welke beschermingsklasse is vereist voor jouw toepassing?

De vereiste beschermingsklasse hangt af van de omgeving waarin de motor werkt: de aanwezigheid van stof, vocht, chemicaliën en de kans op directe waterblootstelling zijn de bepalende factoren. In droge, beschutte binnenruimtes volstaat doorgaans IP44 of IP54, terwijl natte, vuile of buitenomgevingen minimaal IP55 of IP65 vereisen.

Enkele richtlijnen per sector en omgeving:

• Algemene industrie en machinekamers: IP44 tot IP55, afhankelijk van de aanwezigheid van stof en vocht.
• Voedingsmiddelenindustrie: Minimaal IP55, vaak IP65 of hoger vanwege intensieve reiniging met water en schoonmaakmiddelen.
• Waterbeheer en pompinstallaties: IP55 tot IP68, afhankelijk van de mate van blootstelling aan water.
• Buiteninstallaties: Minimaal IP55, bij directe blootstelling aan neerslag of spuiten IP65 of hoger.
• Chemische industrie en explosiegevaarlijke omgevingen: Naast een hoge IP-klasse is ook ATEX-certificering vereist, wat aanvullende eisen stelt aan de constructie van de motor.

Het is belangrijk om niet alleen te kijken naar de huidige omstandigheden, maar ook naar toekomstige wijzigingen in het productieproces of de omgeving. Een motor die nu in een droge ruimte staat, kan over een jaar in een andere, nattere omgeving worden ingezet. Het is verstandig om bij twijfel te kiezen voor een hogere beschermingsklasse dan strikt noodzakelijk.

Wat gebeurt er als een elektromotor de verkeerde IP-klasse heeft?

Een elektromotor met een te lage beschermingsklasse voor zijn omgeving zal voortijdig falen. Stof en vocht die in de motor binnendringen, tasten de wikkelingen, lagers en isolatie aan. Dit leidt tot oververhitting, kortsluitingen en uiteindelijk tot een complete motorstoring die ongeplande stilstand veroorzaakt.

De gevolgen zijn niet alleen technisch maar ook financieel ingrijpend. Ongeplande uitval betekent productiestilstand, spoedkosten voor reparatie of vervanging, en in sommige gevallen schade aan aangedreven machines of installaties. In omgevingen waar voedselveiligheid of chemische processen een rol spelen, kan een defecte motor ook veiligheids- en compliancerisico’s met zich meebrengen.

Specifieke schadepatronen die optreden bij een te lage IP-klasse zijn:

• Stofophoping: Stof dat in de motor binnendringt, verzamelt zich rond de wikkelingen en belemmert de warmteafvoer, wat leidt tot oververhitting.
• Vochtschade: Condensatie of binnendringend water beschadigt de isolatie van de wikkelingen en veroorzaakt lekstromen of kortsluitingen.
• Lagerslijtage: Stof en vocht in de lagerhuizen versnellen de slijtage van kogellagers, wat trillingen en uiteindelijk lagerbreuk veroorzaakt.

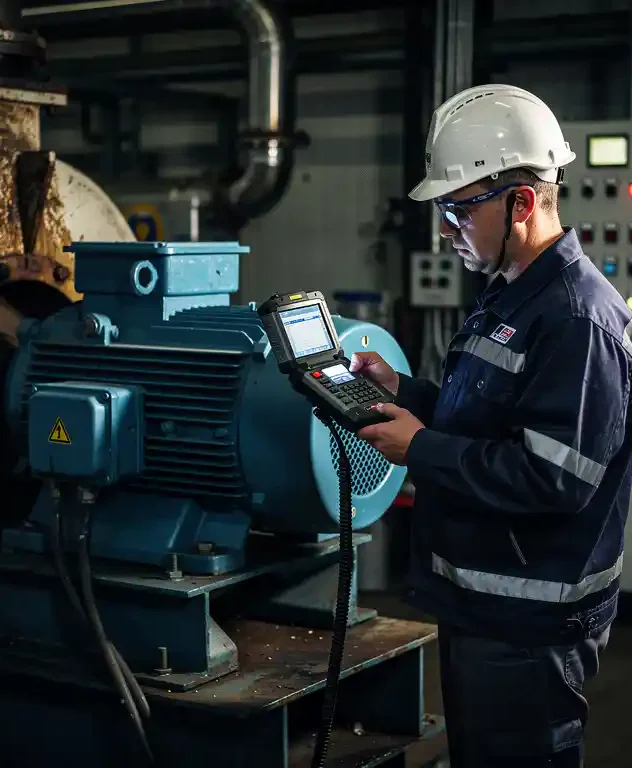

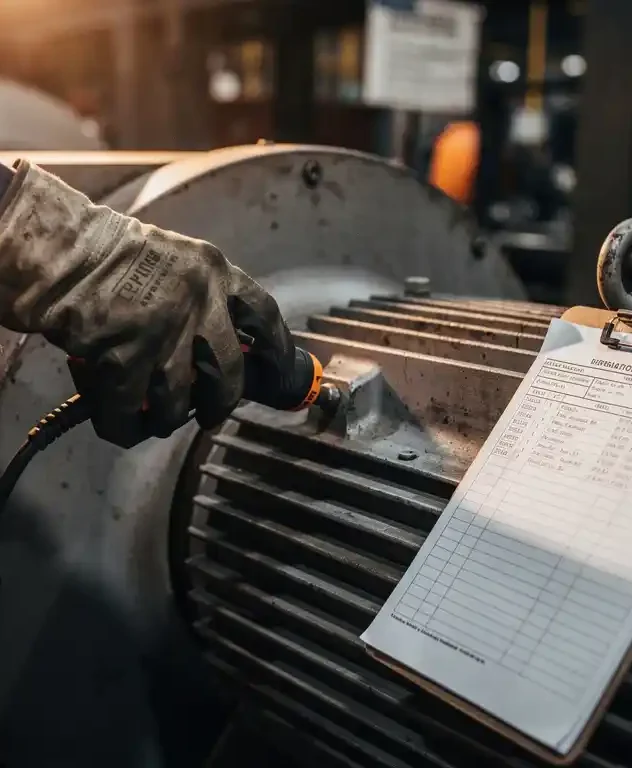

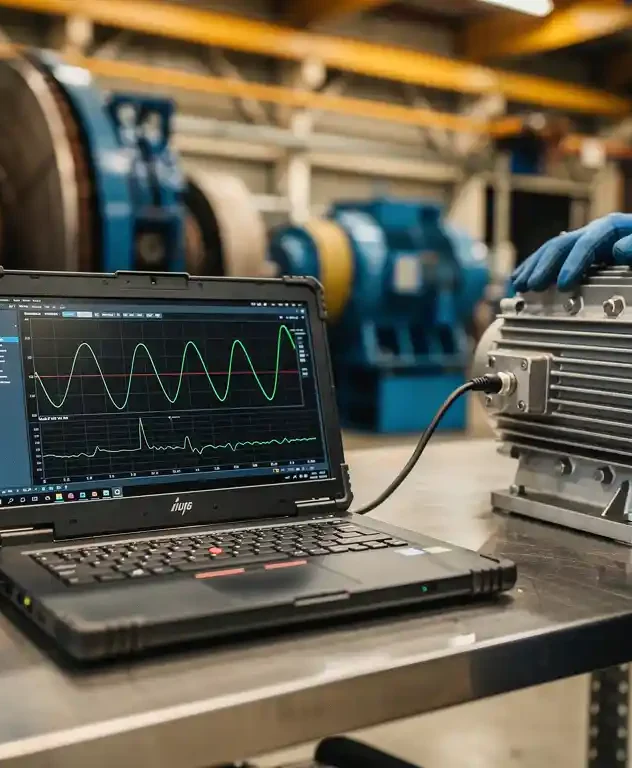

Vroegtijdige signalering via trillingsmetingen en conditiebewaking kan helpen om schade te detecteren voordat een motor volledig uitvalt, maar de structurele oplossing is altijd het inzetten van een motor met de juiste beschermingsklasse voor de betreffende omgeving.

Kan de beschermingsklasse van een bestaande motor worden verbeterd?

In beperkte mate is het mogelijk om de beschermingsklasse van een bestaande motor te verbeteren, maar dit is zelden een volledige oplossing. Aanpassingen zoals het toevoegen van afdichtingen, het vervangen van afdekplaten of het aanbrengen van beschermende coatings op de wikkelingen kunnen de weerstand van de motor verhogen, maar brengen de motor niet automatisch naar een hogere gecertificeerde IP-klasse.

Een officieel hogere IP-classificatie vereist dat de motor opnieuw wordt getest en gecertificeerd. Dit is alleen zinvol als de constructie van de motor de aanpassingen ondersteunt. In veel gevallen is het economisch voordeliger om een nieuwe motor met de juiste beschermingsklasse aan te schaffen, zeker wanneer de bestaande motor al enige slijtage vertoont.

Toch zijn er situaties waarbij aanpassingen aan een bestaande motor zinvol zijn, bijvoorbeeld bij motoren die specifiek zijn aangepast aan een installatie of waarbij vervanging door levertijden niet snel mogelijk is. In dat geval biedt revisie gecombineerd met gerichte aanpassingen een tijdelijke of permanente oplossing. Bij motoren in explosiegevaarlijke omgevingen geldt bovendien dat elke aanpassing moet worden uitgevoerd en gedocumenteerd conform de ATEX-richtlijnen, inclusief het opstellen van een bijbehorende Ex-rapportage. Bij een acute storing is het dan ook essentieel om te werken met een specialist die deze procedures beheerst.

Hoe EME helpt bij de juiste beschermingsklasse

EME helpt industriële bedrijven bij het selecteren, leveren en reviseren van elektromotoren met de juiste beschermingsklasse voor hun specifieke omgeving. Met meer dan 40 jaar ervaring en ATEX-certificering biedt EME een volledig ontzorgend traject, van technisch advies tot uitvoering op locatie. Concreet biedt EME hierbij het volgende:

• Technisch advies over de juiste IP-klasse op basis van jouw omgevingscondities en procesrisico’s
• Levering van elektromotoren van topmerken in de gewenste beschermingsklasse, inclusief ATEX-gecertificeerde uitvoeringen
• Revisie van bestaande motoren met verbetering van afdichtingen en isolatie waar mogelijk
• Opstellen van ATEX-documentatie en Ex-certificaten bij motoren in explosiegevaarlijke omgevingen
• Service op locatie, zodat stilstand minimaal is en jouw productieproces zo snel mogelijk wordt hervat
• Conditiebewaking en trillingsmetingen om vroegtijdig te signaleren of een motor in de verkeerde omgeving functioneert

Wil je weten welke beschermingsklasse geschikt is voor jouw toepassing, of heb je een motor die mogelijk niet de juiste IP-klasse heeft voor zijn omgeving? Neem contact op met EME voor deskundig advies op maat.
