Een trillingsalarm vertaal je naar een concrete onderhoudsactie door eerst de gemeten trillingswaarden te vergelijken met geldende normen, de oorzaak te identificeren aan de hand van meetdata, en op basis van de ernst te beslissen of je direct ingrijpt of een geplande onderhoudsbeurt inplant. Dit proces vraagt om meer dan alleen een alarm lezen: het vereist inzicht in de aard van de trilling, de conditie van de machine en de operationele context. De secties hieronder beantwoorden de meest gestelde vragen over trillingsalarmen en hoe je ze effectief aanpakt.

Wat betekent een trillingsalarm concreet voor je installatie?

Een trillingsalarm geeft aan dat de gemeten trillingswaarden van een machine de vooraf ingestelde grenswaarden overschrijden. Dit signaleert dat er iets veranderd is in de mechanische conditie van de installatie: een component slijt, raakt los, raakt uit balans, of er treedt resonantie op. Het alarm zelf is geen diagnose, maar een signaal dat verdere analyse nodig is.

In de praktijk betekent een trillingsalarm dat je installatie afwijkt van haar normale gedrag. Elektromotoren, pompen en ventilatoren produceren altijd enige trilling, maar zodra die trilling toeneemt of van karakter verandert, wijst dat op een mechanische of elektrische oorzaak die aandacht verdient. Hoe eerder je reageert, hoe kleiner de kans op ernstige schade of onverwachte uitval. Preventief onderhoud begint precies op dit moment: bij het signaal, niet bij de storing.

Hoe bepaal je de ernst van een trillingsalarm?

De ernst van een trillingsalarm bepaal je door de gemeten waarden te toetsen aan internationale normen zoals ISO 10816 of ISO 20816, en door te kijken hoe snel de waarden stijgen. Een eenmalige piek verschilt wezenlijk van een structureel verhoogd trillingsniveau of een snel oplopende trend.

Normen voor trillingswaarden onderscheiden doorgaans meerdere zones:

• Zone A: Nieuwe machines in goede staat, trilling binnen acceptabele grenzen
• Zone B: Verhoogde trilling, machine kan langdurig in bedrijf blijven maar vraagt monitoring
• Zone C: Grenswaarde bereikt, onderhoud op korte termijn noodzakelijk
• Zone D: Gevaarlijk niveau, onmiddellijk ingrijpen vereist om schade te voorkomen

Naast de absolute waarde is de trend minstens zo belangrijk. Een waarde die in korte tijd verdubbelt, is urgenter dan een waarde die al maanden stabiel net boven de grens zit. Trendanalyse binnen je conditiemonitoringsysteem geeft je daarvoor de benodigde context.

Wat zijn de meest voorkomende oorzaken van een trillingsalarm?

De meest voorkomende oorzaken van een trillingsalarm bij elektromotoren en roterend mechanisch machinepark zijn onbalans, uitlijningsproblemen, lagerdefecten, mechanische losheid en resonantie. Elk van deze oorzaken heeft een eigen trillingsprofiel dat herkenbaar is in de frequentieanalyse.

Mechanische oorzaken

Onbalans ontstaat wanneer de massaverdeling van een roterend onderdeel niet gelijkmatig is, bijvoorbeeld door slijtage, aankoeksel of een beschadigd waaierblad. Uitlijningsproblemen treden op wanneer de as van de motor en de aangedreven machine niet correct op één lijn staan. Beide oorzaken zijn goed herkenbaar: onbalans manifesteert zich op de rotatiesnelheid, uitlijningsproblemen op veelvouden daarvan.

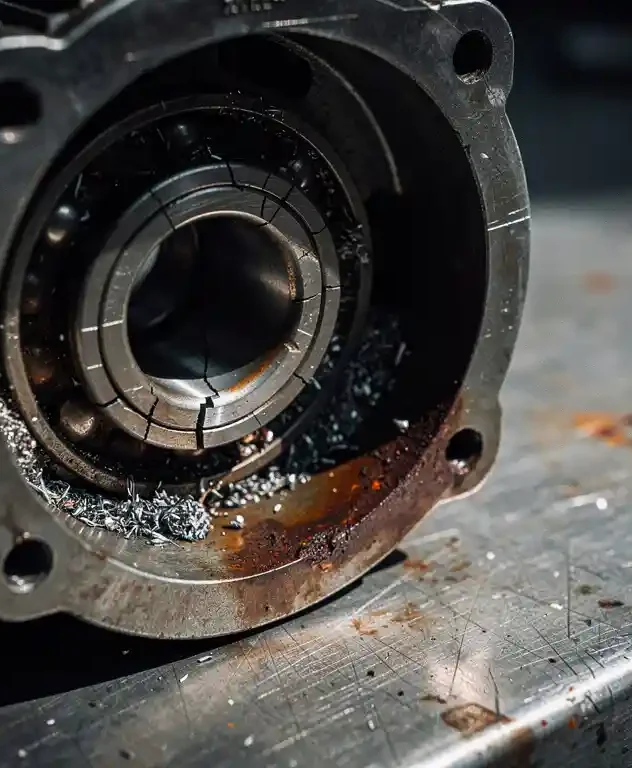

Lager- en componentschade

Lagerdefecten produceren karakteristieke hoge frequenties die afhangen van het lagertype en de rotatiesnelheid. Vroegtijdige lagerdetectie is een van de sterkste toepassingen van trillingsanalyse: schade aan de loopbaan, kogels of kooi is al hoorbaar in het frequentiespectrum voordat het lager daadwerkelijk faalt. Mechanische losheid, zoals een slecht bevestigde fundatiebout of een loszittende koppeling, geeft een breder frequentiepatroon met veel harmonischen.

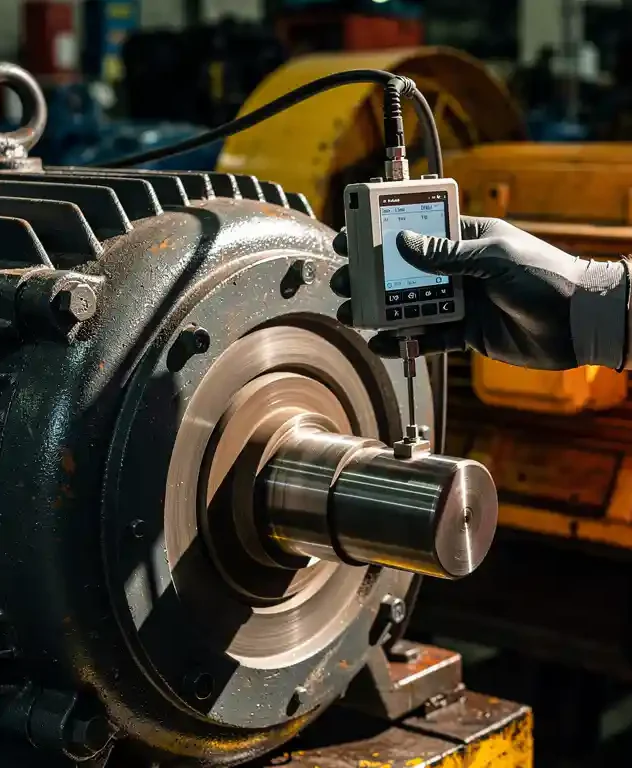

Welke meetdata heb je nodig om de juiste onderhoudsactie te kiezen?

Om een trillingsalarm te vertalen naar de juiste onderhoudsactie heb je minimaal de trillingssnelheid of -versnelling, het frequentiespectrum en historische trenddata nodig. Met alleen een totaalwaarde weet je dat er iets mis is, maar niet wat en hoe ernstig.

De meest waardevolle meetdata voor diagnose zijn:

• RMS-waarde (effectieve trillingssnelheid): geeft de algemene ernst aan en is de basis voor normvergelijking
• Frequentiespectrum (FFT): toont op welke frequenties de trilling optreedt en maakt oorzaakidentificatie mogelijk
• Trendgrafieken: laten zien hoe de trilling zich in de tijd ontwikkelt
• Fasemeting: helpt bij het onderscheiden van onbalans en uitlijning
• Temperatuurdata: een stijgende lagertemperatuur gecombineerd met trillingstoename versterkt de diagnose

Hoe meer meetpunten en historische data beschikbaar zijn, hoe nauwkeuriger de diagnose. Een eenmalige meting geeft een momentopname; een doorlopend conditiemonitoringsysteem geeft inzicht in trends en maakt proactief ingrijpen mogelijk.

Wanneer moet je direct ingrijpen en wanneer kun je wachten?

Direct ingrijpen is noodzakelijk wanneer trillingswaarden in zone D vallen, wanneer er een plotselinge en sterke toename optreedt, of wanneer de trilling gepaard gaat met abnormale geluiden, hitte of geur. In alle andere gevallen kun je op basis van trenddata een geplande onderhoudsactie inplannen.

De beslissing hangt af van drie factoren:

1. Ernst van de afwijking: Zit je net boven de alarmgrens of ruim in de gevarenzone?
2. Snelheid van verslechtering: Stijgt de waarde snel of is het een langzame progressie?
3. Kritikaliteit van de machine: Is er redundantie beschikbaar of staat de productie stil bij uitval?

Een kritieke pomp zonder back-up vraagt een andere respons dan een ventilator in een niet-kritisch systeem. Bij twijfel over de veiligheid van verdere bedrijfsvoering is het verstandig om direct specialistische ondersteuning in te schakelen in plaats van te wachten op een volgende meetronde.

Hoe voorkom je dat trillingsalarmen terugkeren na onderhoud?

Trillingsalarmen keren terug na onderhoud wanneer de onderliggende oorzaak niet volledig is weggenomen, wanneer onderhoud niet nauwkeurig genoeg is uitgevoerd, of wanneer er geen structureel meetprogramma is dat nieuwe afwijkingen vroegtijdig signaleert. Preventie vraagt om zowel technische nauwkeurigheid als een systematische aanpak.

Concrete maatregelen om herhaling te voorkomen:

• Voer na elke onderhoudsbeurt een controlerende trillingsmeting uit om de baseline opnieuw vast te stellen
• Documenteer uitlijnings- en balanswaarden na elke interventie, zodat afwijkingen in de toekomst direct herkenbaar zijn
• Stel realistische alarmgrenzen in op basis van de machineklasse en het operationele profiel, niet op basis van standaardinstellingen
• Plan periodieke metingen op locatie in als onderdeel van een preventief onderhoudsplan
• Analyseer terugkerende alarmen op patroon: als dezelfde machine steeds uitlijningsproblemen toont, ligt de oorzaak mogelijk in de fundering of de koppeling

Conditiemonitoring is daarbij het meest effectieve instrument: door continu of periodiek te meten, vang je nieuwe afwijkingen op voordat ze uitgroeien tot een storing.

Hoe EME helpt bij trillingsalarmen en preventief onderhoud

EME ondersteunt industriële bedrijven bij elke stap van het proces: van het uitvoeren van een eerste trillingsmeting tot het volledig reviseren van een elektromotor of pomp na een geconstateerd defect. Met meer dan 40 jaar ervaring in aandrijf- en besturingstechniek beschikt EME over de expertise om trillingsalarmen snel en correct te interpreteren en te vertalen naar een gerichte onderhoudsactie.

Wat EME concreet biedt:

• Trillingsanalyse en conditiemonitoring op locatie, met professionele meetapparatuur en frequentieanalyse
• Uitlijning en balancering van elektromotoren, pompen, ventilatoren en aandrijflijnen
• Revisie en vervanging van defecte componenten, inclusief lagers, wikkelingen en frequentieregelaars
• 24/7 storingsdienst voor situaties waarbij direct ingrijpen noodzakelijk is
• ATEX-gecertificeerde service voor omgevingen met strenge veiligheids- en compliance-eisen
• Siemens-gecertificeerde technici voor specialistische aandrijftechniek

Wil je een trillingsalarm laten analyseren of een preventief onderhoudsplan opzetten? Neem contact op met EME voor een vrijblijvend gesprek met een specialist.
